StateMachineBehaviour 사용 방법

StateMachineBehaviour란?

StateMachineBehaviour는 Unity의 애니메이션 상태 기계(State Machine)에서 특정 상태나 전이(Transition)에 대해 스크립트를 작성할 수 있게 해주는 클래스이다.

애니메이터 컨트롤러 내의 각 상태(State) 또는 전이에 특정 동작을 수행하는 코드를 추가하고 싶을 때 사용한다.



쉽게 말해, 애니메이터가 작동할 때 이벤트를 호출해 주는 기능을 한다.



StateMachineBehaviour 사용 방법

StateMachineBehaviour를 사용하기 위해서는 먼저 새로운 스크립트를 생성하고, MonoBehaviour가 아닌 StateMachineBehaviour를 상속받아야 한다.

이를 통해 애니메이션 상태와 연관된 다양한 이벤트에 대한 메서드를 오버라이드할 수 있다.



StateMachineBehaviour 스크립트 생성

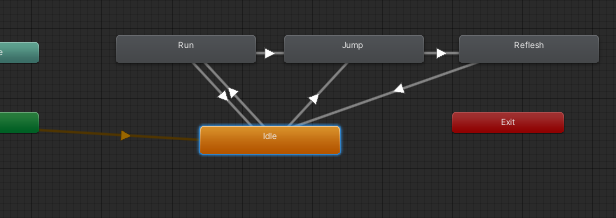

우선은 Idle 애니메이션에 적용 시켜 보겠다.

public class PlayerIdle : StateMachineBehaviour
{
    // 우선 스크립트 먼저 생성
}

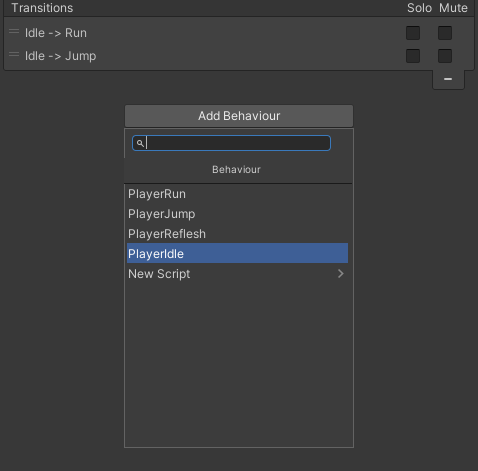

스크립트를 만들었다면 해당 스크립트를 애니메이터의 State에다가 붙여준다.



StateMachineBehaviour 주요 메서드

이제 생성한 스크립트에 각각 상태의 변화에 따라 override 하여 원하는 코드를 작성 할 수 있다.

OnStateEnter	상태가 시작될 때 호출된다.
OnStateUpdate	상태가 업데이트될 때 매 프레임마다 호출된다.
OnStateExit	상태가 종료될 때 호출된다.
OnStateMove	루트 모션(root motion)이 계산된 후에 호출된다.
OnStateIK	애니메이션 IK(Inverse Kinematics)가 계산된 후에 호출된다.



StateMachineBehaviour 활용 예제

예제로 구현 할 내용은 우선 두가지다.

1. 공격시 무기가 손에서 나타나고 공격이 끝나면 무기가 사라진다.

2. 점프와 공격하고 숨고르기가 완료 될때 까지는 다른 행동을 막는다.



1. 공격시 무기 활성화/비활성화

PlayerController Script

public class PlayerController : MonoBehaviour
{
    public Animator PlayerAnimator;
    public GameObject SwordObject;

    void Start()
    {
    	// 필요한 State Machine Behaviour 스크립트를 가져온다
        var jumpState = PlayerAnimator.GetBehaviour<PlayerJump>();
        var attackState = PlayerAnimator.GetBehaviour<PlayerAttack>();
        var refreshState = PlayerAnimator.GetBehaviour<PlayerRefresh>();

        jumpState.controller = this;
        attackState.controller = this;
        refreshState.controller = this;
    }

    void Update()
    {
        if(Input.GetKeyDown(KeyCode.Mouse0))
        {
            PlayerAnimator.SetTrigger("Attack");
        }

        if(Input.GetKeyDown(KeyCode.Space))
        {
            PlayerAnimator.SetTrigger("Jump");
        }

        PlayerAnimator.SetFloat("Speed", 0);
        if(Input.GetKey(KeyCode.W))
        {
            PlayerAnimator.SetFloat("Speed", 1);
        }
    }
}



PlayerJump Script

public class PlayerJump : StateMachineBehaviour
{
    public PlayerController controller;
}



PlayerAttack Script

public class PlayerAttack : StateMachineBehaviour
{
    public PlayerController controller;

    public override void OnStateEnter(Animator animator, AnimatorStateInfo stateInfo, int layerIndex)
    {
        controller.SwordObject.SetActive(true);
    }

    public override void OnStateExit(Animator animator, AnimatorStateInfo stateInfo, int layerIndex)
    {
        controller.SwordObject.SetActive(false);
    }
}



PlayerRefresh Script

public class PlayerRefresh : StateMachineBehaviour
{
    public PlayerController controller;
}

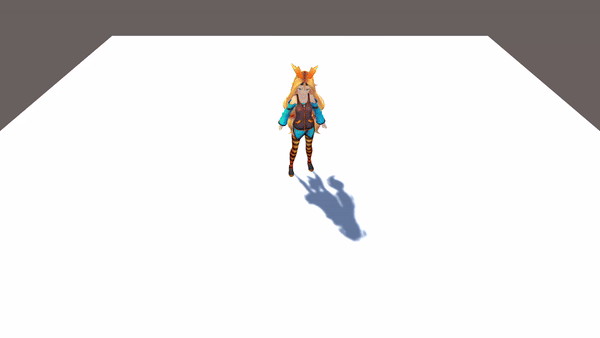

공격시 무기 활성화/비활성화 영상

공격시에만 무기가 잘 나온다.

하지만 중간에 클릭을 더 해버리면 숨고르기가 끝난 후 바로 공격을 실행한다.

이 행동을 막기 위해 숨고르기가 끝난 후 부터 입력을 받도록 해보겠다.



2.  행동 중간에 입력 막기

PlayerController Script

public class PlayerController : MonoBehaviour
{
    public Animator PlayerAnimator;
    public GameObject SwordObject;
    public bool CanAct = true; // 추가

    void Start()
    {
        var jumpState = PlayerAnimator.GetBehaviour<PlayerJump>();
        var attackState = PlayerAnimator.GetBehaviour<PlayerAttack>();
        var refreshState = PlayerAnimator.GetBehaviour<PlayerRefresh>();

        jumpState.controller = this;
        attackState.controller = this;
        refreshState.controller = this;
    }

    void Update()
    {
        // 추가
        if(!CanAct)
            return;

        if(Input.GetKeyDown(KeyCode.Mouse0))
        {
            PlayerAnimator.SetTrigger("Attack");
        }

        if(Input.GetKeyDown(KeyCode.Space))
        {
            PlayerAnimator.SetTrigger("Jump");
        }

        PlayerAnimator.SetFloat("Speed", 0);
        if(Input.GetKey(KeyCode.W))
        {
            PlayerAnimator.SetFloat("Speed", 1);
        }
    }
}



PlayerJump Script

public class PlayerJump : StateMachineBehaviour
{
    public PlayerController controller;

    // 추가
    public override void OnStateEnter(Animator animator, AnimatorStateInfo stateInfo, int layerIndex)
    {
        controller.CanAct = false;
    }
}



PlayerAttack Script

public class PlayerAttack : StateMachineBehaviour
{
    public PlayerController controller;

    public override void OnStateEnter(Animator animator, AnimatorStateInfo stateInfo, int layerIndex)
    {
        controller.CanAct = false; // 추가
        controller.SwordObject.SetActive(true);
    }

    public override void OnStateExit(Animator animator, AnimatorStateInfo stateInfo, int layerIndex)
    {
        controller.SwordObject.SetActive(false);
    }
}



PlayerRefresh Script

public class PlayerRefresh : StateMachineBehaviour
{
    public PlayerController controller;

    // 추가
    public override void OnStateExit(Animator animator, AnimatorStateInfo stateInfo, int layerIndex)
    {
        controller.CanAct = true;
    }
}

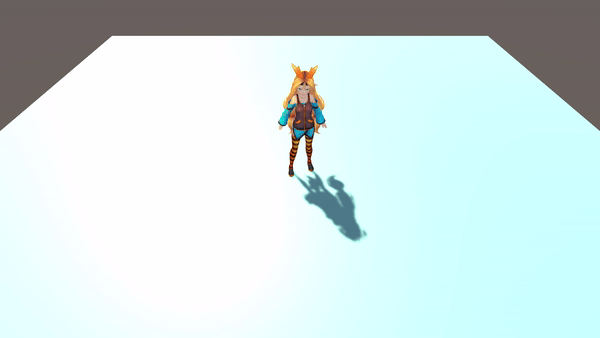

행동 중간에 입력 막기 영상

애니메이션 중에 입력을 해도 숨고르기 끝난 후 바로 연달아서 작동을 안한다.



결론

StateMachineBehaviour를 이용하면 애니메이션 상태에 따라 원하는 동작을 간편하게 구현할 수 있다.

이 예제는 간단하지만, StateMachineBehaviour의 활용 방법은 다양하다.
